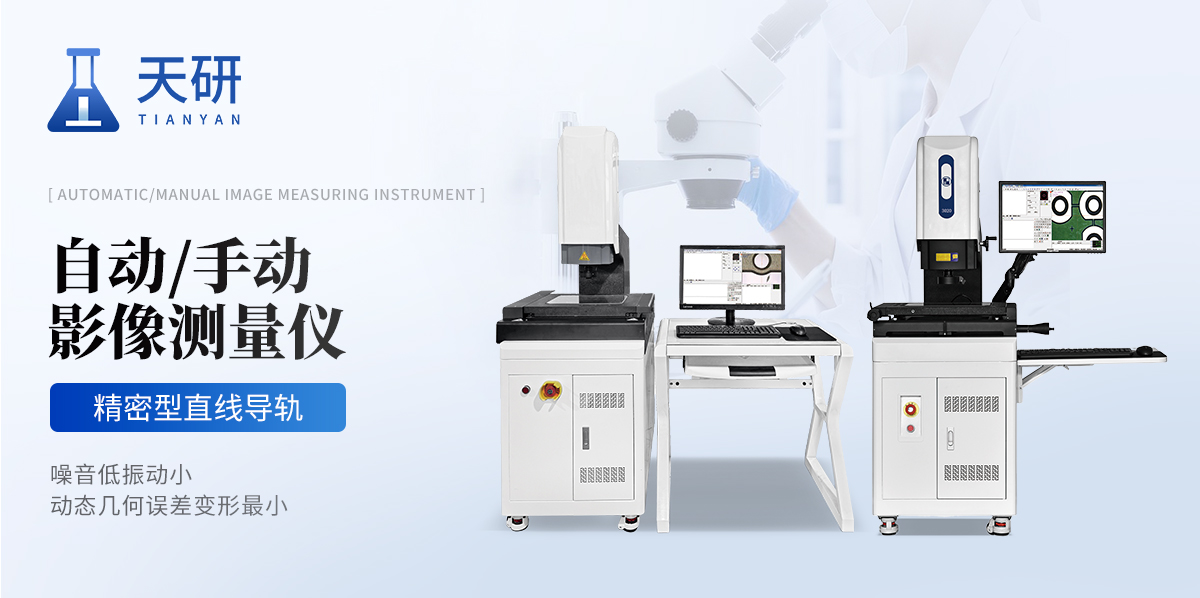

自动影像测量仪-经济型(TY-3020E)

时间：2025-12-04

应用行业：

广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器，新能源、磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机、液晶电视、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

仪器特点：

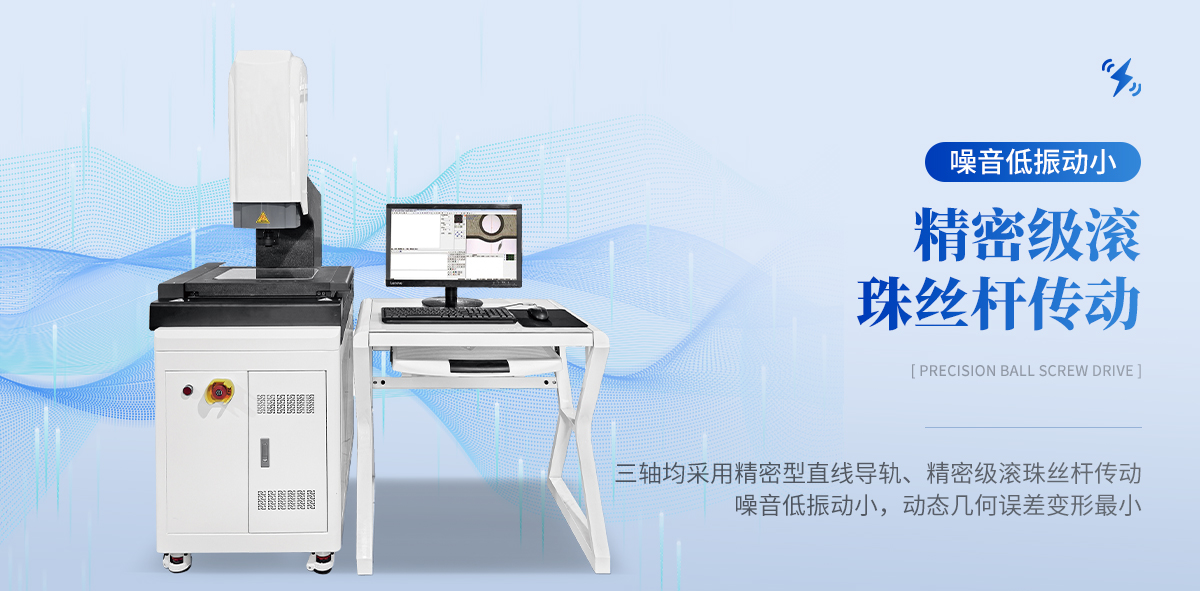

Ø 三轴均采用精密型直线导轨、精密级滚珠丝杆传动，噪音低振动小，动态几何误差变形*小。

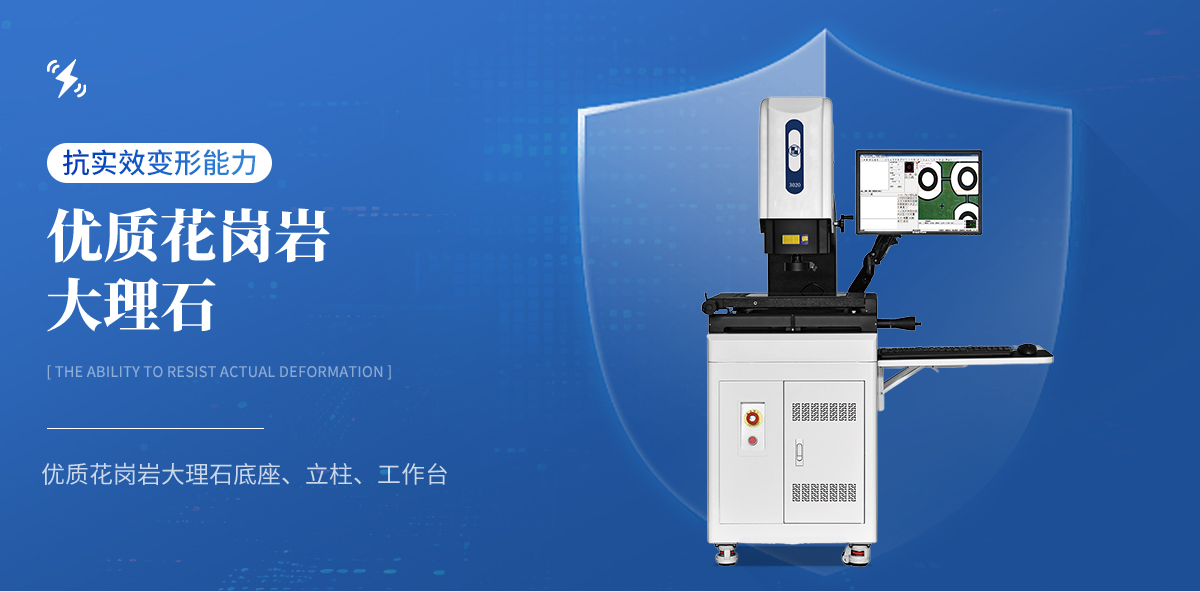

Ø 采用优质花岗岩大理石底座、立柱，具有良好的温度稳定性、抗实效变形能力 。
Ø 采用花岗岩大理石工作台，变形小、保证高速运行的定位精度及稳态性能。
Ø 有限元结构分析及优化结构设计为该系列保证了系统整体的高精度及高稳定性。
Ø 采用多功能集成式控制器和高性能伺服电机驱动,实现全闭环控制 。

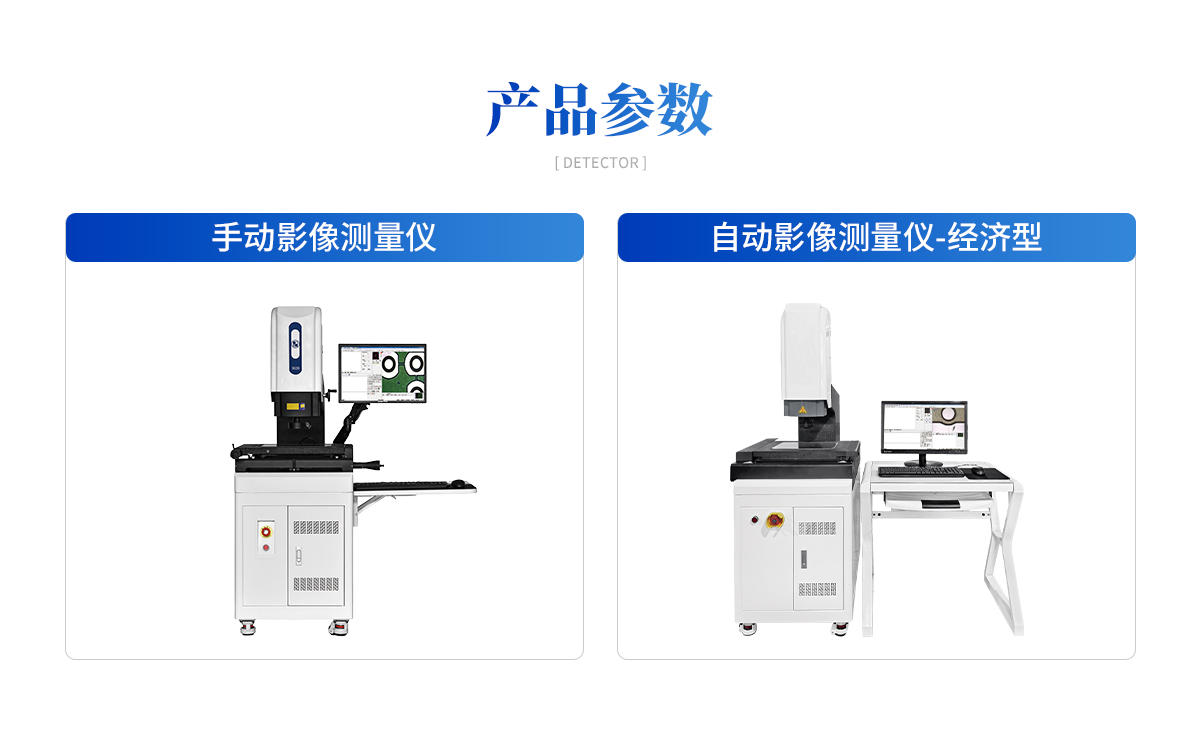

您选择的机型规格参数:

您选择的机型规格参数:

探针系统（选配）：

测量软件：

CNC-INS.3D是一款复合式多功能测量软件，研发团队经过多年专业量测软件的成功开发经验，将非接触式激光测头、接触式探针测头和光学影像完美结合的一款全新的复合式量测软件。操作简单、功能强大，集合了CAD导入比对、全图形化显示、快速点击操作、即时数据比对、报告格式多样化、演算法**等多项特点，在演算法的**和准确度上，也一样给予保证。广泛地应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。

（一）、强大的软件计算功能：

n 1、有完善的几何尺寸（点、线、面、圆、曲线、球、圆柱、弧、圆锥）、形位公差（直线度、平面度、真圆度、真球度、圆柱度、位置度、平行度、垂直度）测量功能。
n 2、多样的抓边方法及强大的抓边图像算法。
n 3、强大的元素构造功能（平移、旋转、提取、组合、平行、垂直、镜像、对称、相交、相切）。

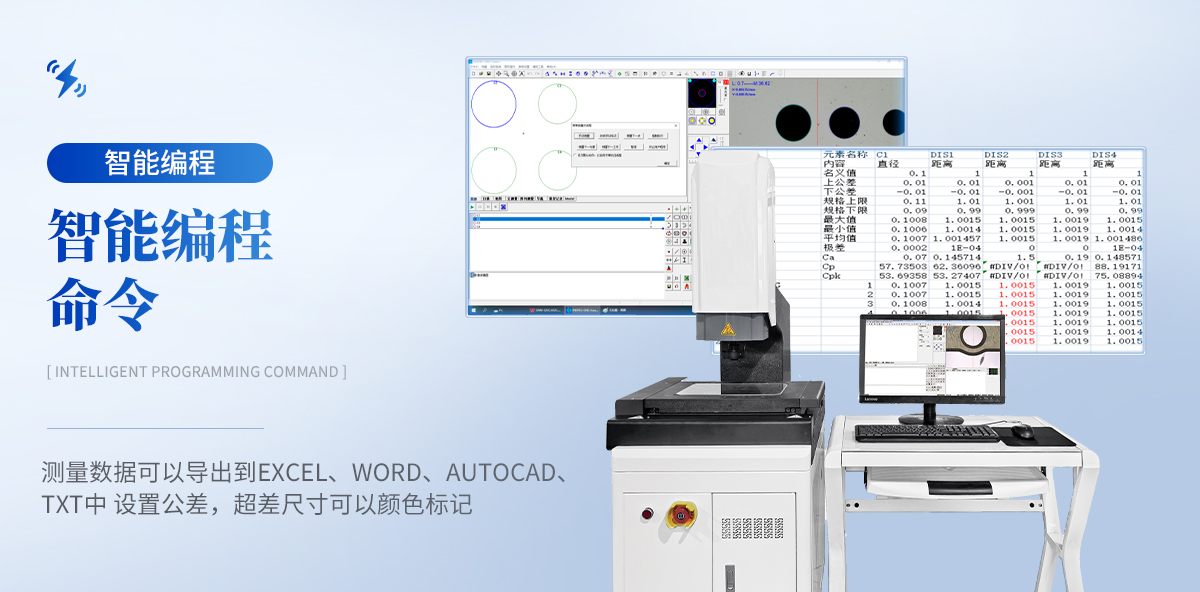

（二）、智能编程：

画出图元命令可以任意插入、删除、修改等操作快速简单完成， 程序图元运行可以选择测量或不测量，自动测量或手动测量，很好的解决同款产品加工工艺不同导致产品变异而带来的测试难题。

（三）、报表输出：

测量数据可以导出到EXCEL、Word、AutoCAD、TXT中。设置公差，超差尺寸可以颜色标记，也可以输出语音报警。

特色功能

1、智慧灯光：鼠标单击对应的图标，软件自动调节合适的灯光亮度。使用过程中方便、**。
2、测量宏功能：将一连串的测量构造命令关联到一个按钮上，点击按钮，即开始执行宏测量功能，宏测量功能会自动完成构造动作，减少用户操作鼠标次数，提高工作效率。
 3、导入CAD图纸测量：设置跟图纸一致的坐标系，调节好灯光，导入图纸及完成编程步骤。对于平面尺寸测量非常**。
  4、计算器功能:测量过程中会遇到不能直接通过测量得出的数据。软件这里提供了一些基本表达式:绝对值、三角函数、反三角函数、平均值、**值、*小值、开平方、iF表达式等。
 5、SPC功能：专业的 SPC 软件，测量软件和SPC 软件无缝链接， 自动将数据导入 SPC 数据库，其图 表及数据可打印和导入到 EXCEL 表格
 6、3D测量功能：需加装选配探针或点激光
