详细产品介绍及技术参数

一、产品用途

管式炉是一种特殊的炉型，用在粉末冶金,陶瓷磨料,耐火材料,锂电正负极材料,稀土纳米新能源等行业上做材料的测定。本设备广泛用于高校、科研院所、工矿企业等做粉末、电子、冶金、医药、陶瓷、新材料、化工、金属烧结和金属热处理等实验和生产。

二、产品特点

1. 管式炉可生产温度范围为100‑1600度；可用硅碳棒、硅钼棒或者电阻丝做为加热元件；
2. 采用双层壳体结构和30段程序控温系统，移相触发、可控硅控制；

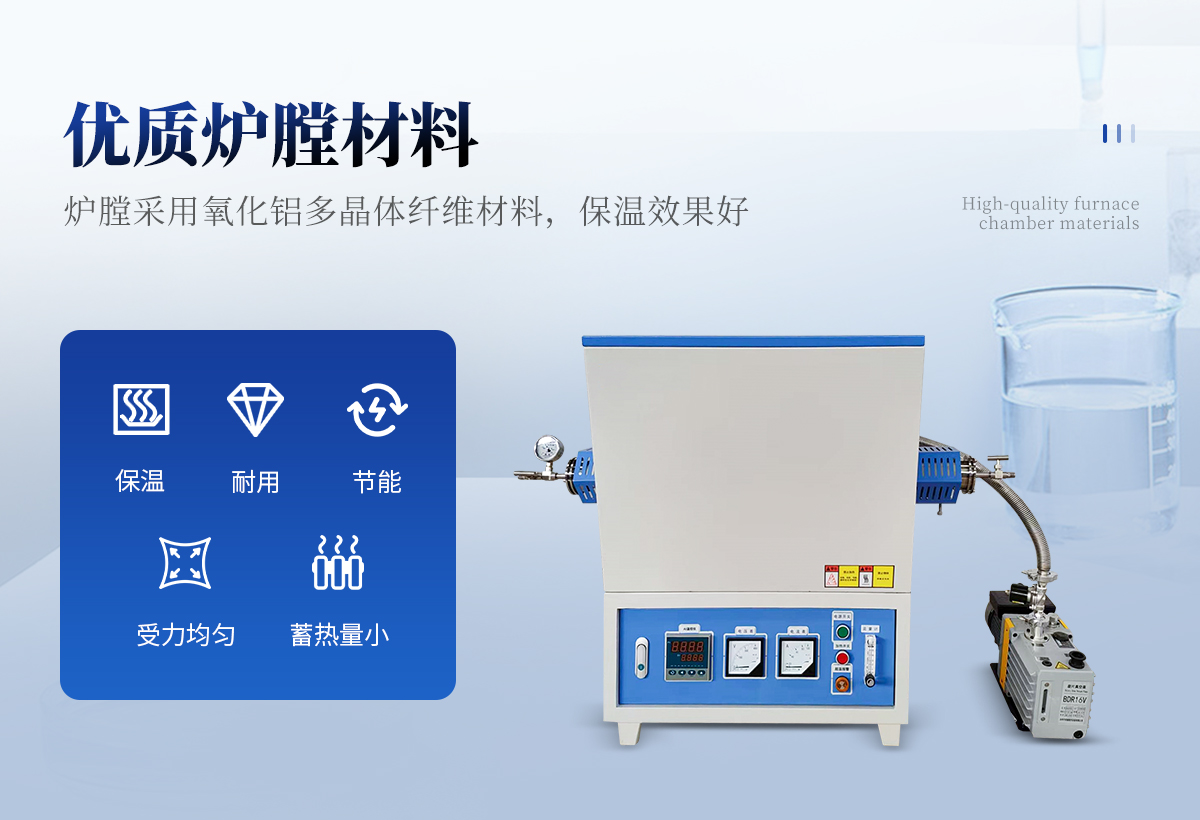

3. 炉膛采用氧化铝多晶体纤维材料，双层炉壳间配有风冷系统，能快速升降温，该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点；
4. 采用**技术，有单管、双管等多管，卧式、可开启式、立式、单温区、双温区、三温区、四温区、五温区等多种管式炉型；可选择配置耐热钢、高纯石英玻璃、刚玉陶瓷等材料炉管，均温区长，操作简便，密封可靠，综合性能指标较高。
5. 具有安全可靠、操作简单、控温精度高、保温效果好、温度范围大、炉膛温度均匀性高、温区多、可选配气氛、抽真空炉型等。
6. 节能型的陶瓷纤维材料和双层结构，可将外表温度降到更低。

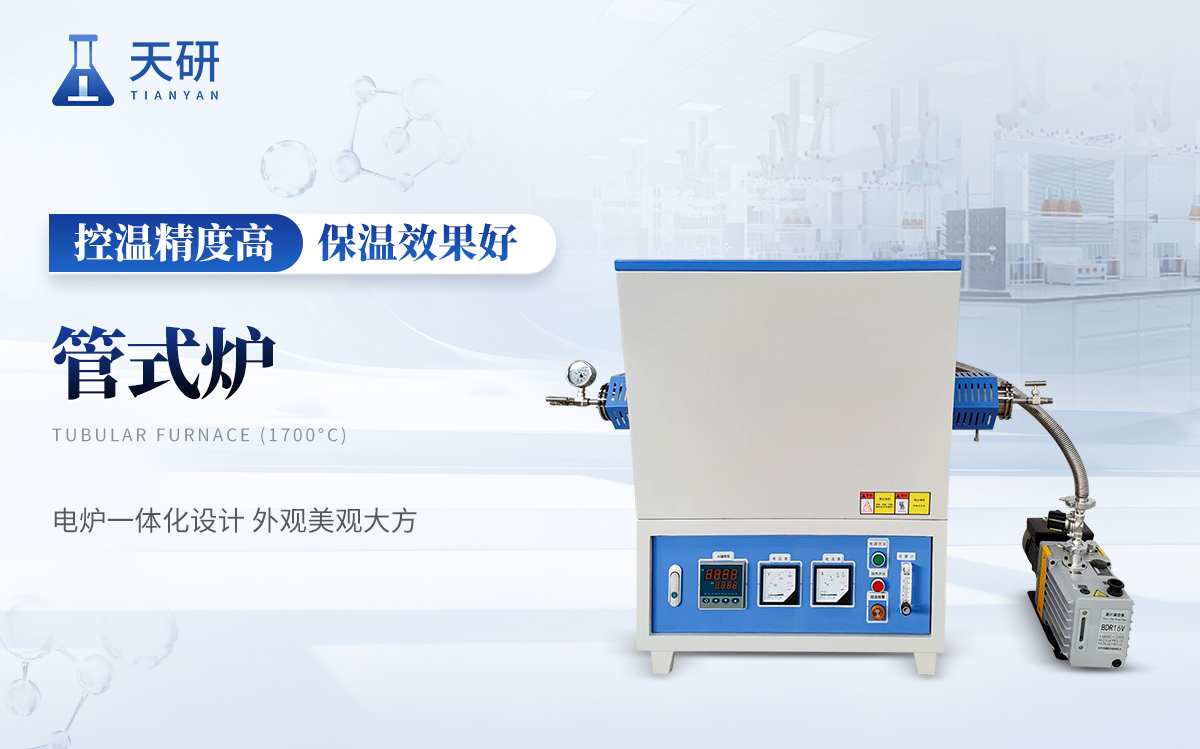

7. 电炉一体化设计，外观美观大方；
8. 产品质量可靠，耐用；
9. 智能程序升温、保温和降温，操作简单；
10. 轻质氧化铝陶瓷纤维炉膛，保温效果好；

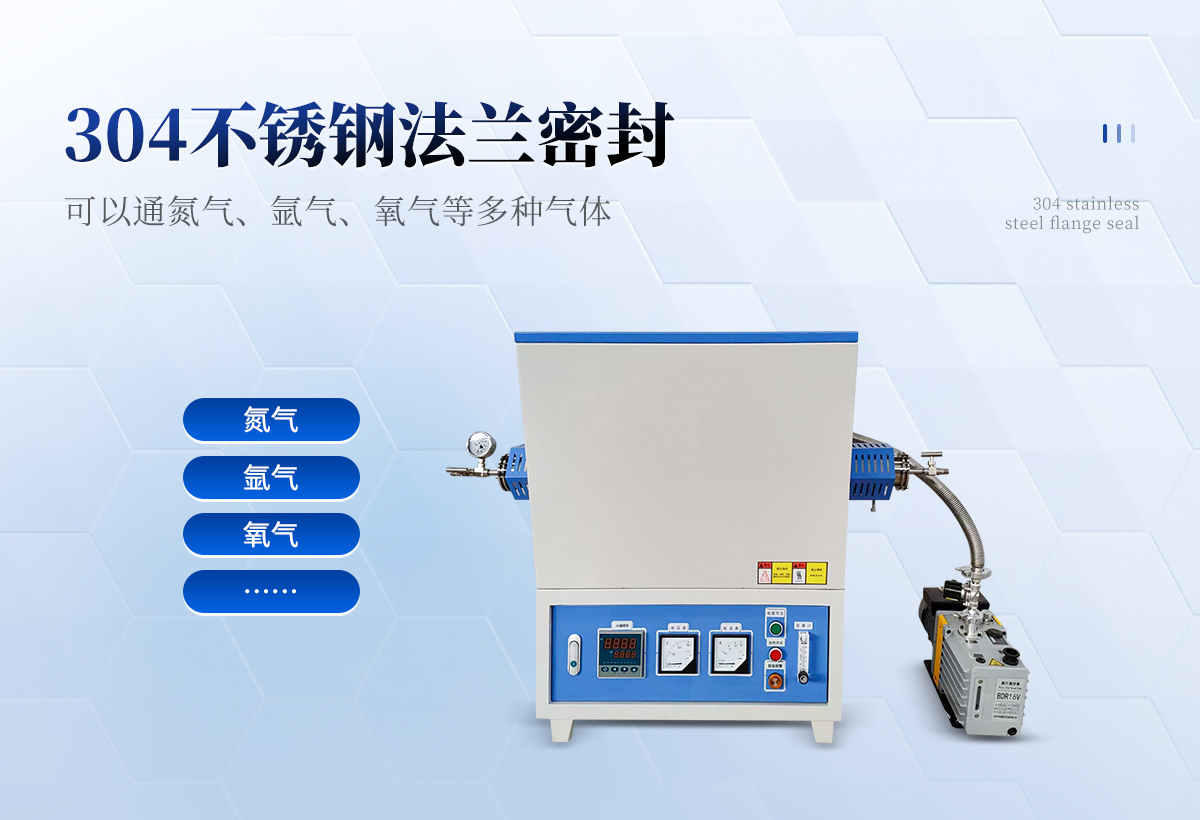

11. 密封方式采用304不锈钢法兰密封，可以通氮气、氩气、氧气等多种气体；
12. 真空度有‑0.098MPa,10Pa 0.001Pa,根据不同的真空度选择不同的真空系统；

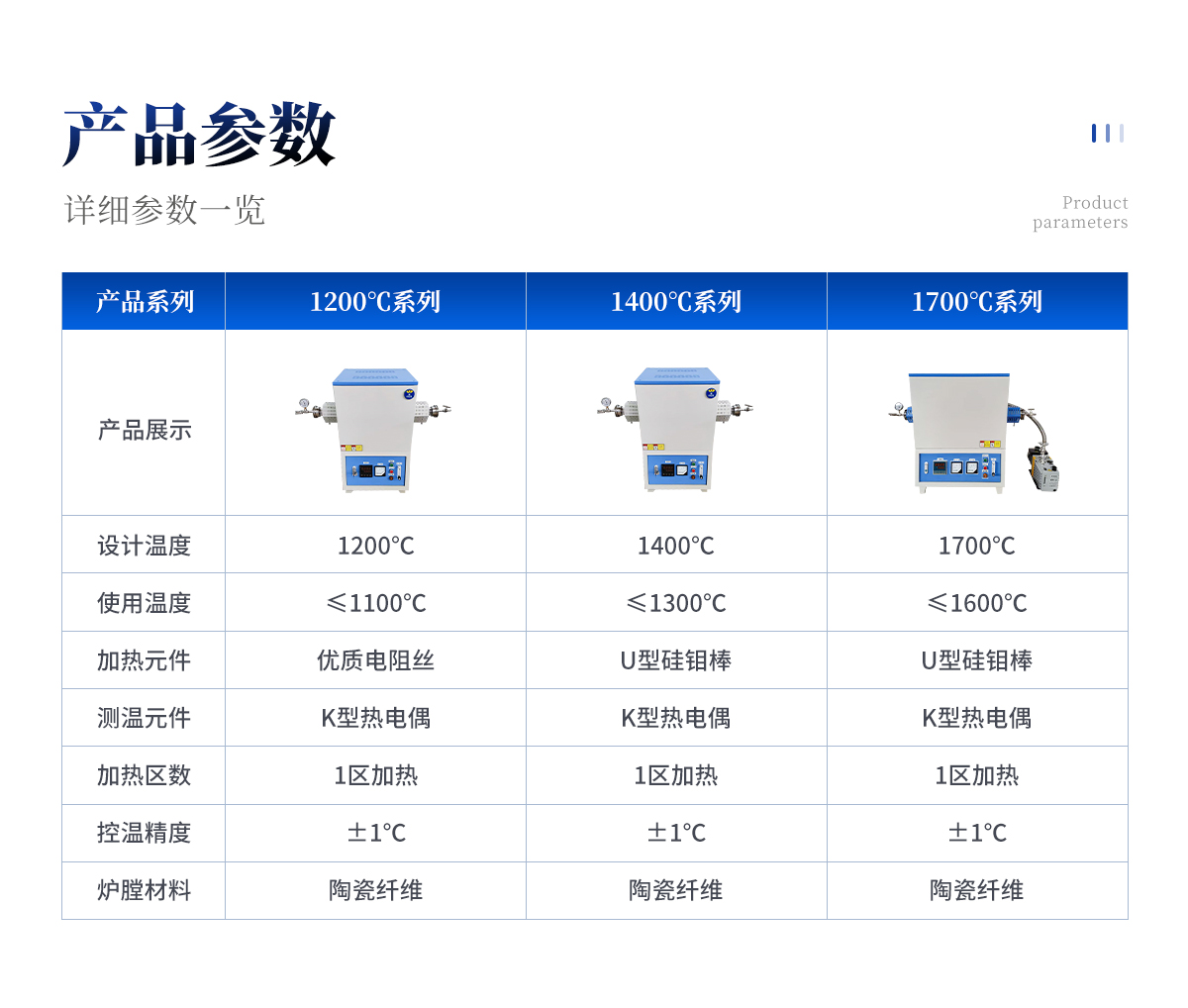

三、技术参数

1、额定功率：10KW
2、额定电压：输入220V
3、设计温度：1700℃
4、使用温度：≤1600℃
5、加热区数：1区加热
6、加热长度：440mm
7、炉管材质：高纯石英（两端为锥形磨砂密封）
8、炉管直径：外径100mm
9、炉管长度：1300mm
10、加热元件：U型硅钼棒，炉管周围加热
11、炉膛材料：陶瓷纤维
12、测温元件：K型热电偶
13、控温性能：调压模块控制，智能温控仪表可编程序30段，PID参数自整定功能，超温报警功能，具有温度补偿和温度校正功能，控温仪表具有密码设定功能，参数设定密码控制。
14、控温精度：±1℃
15、可充气体：氮气、氩气、氧气、氢气
16、炉体表面温度：室温+35℃
17、气体流量计：配备两路进气系统，流量由两个0.5‑5L/min浮子流量计控制

四、电炉结构介绍

炉体结构

炉体采用了****的自然风冷双层炉体结构，
炉体为可开启式，此结构人性化设计，方便（安装）炉管，并且方便维护。
炉壳整体自然风道循环，保证了良好的工作环境，
护板采用激光切割加工，
经焊接、抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成，
双色搭配，外观新颖美观，
具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点
温控系统设计安装在炉体的下部，操作方便，节省了占地面积

炉膛材料和结构

炉膛结构为圆柱形对开式
炉衬使用陶瓷纤维模块台阶式拼接
加热时受力均匀，热能不易散失，节能60%
高纯氧化铝陶瓷纤维材料制作而成，
使用温度高，蓄热量小，耐急热急冷、保温性能优良

控制方式

采用闭环技术可控硅调压模块触发控制，移相触发控制方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性；限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作；同时电压环也参与调节，使调压器的输出电流被限制在额定电流范围内，在有充分调节余量的前提下维持输出电流及电压的恒定；从而到达保护发热元件避免过大电流、电压的冲击，达到安全可靠的控制效果及控制精度

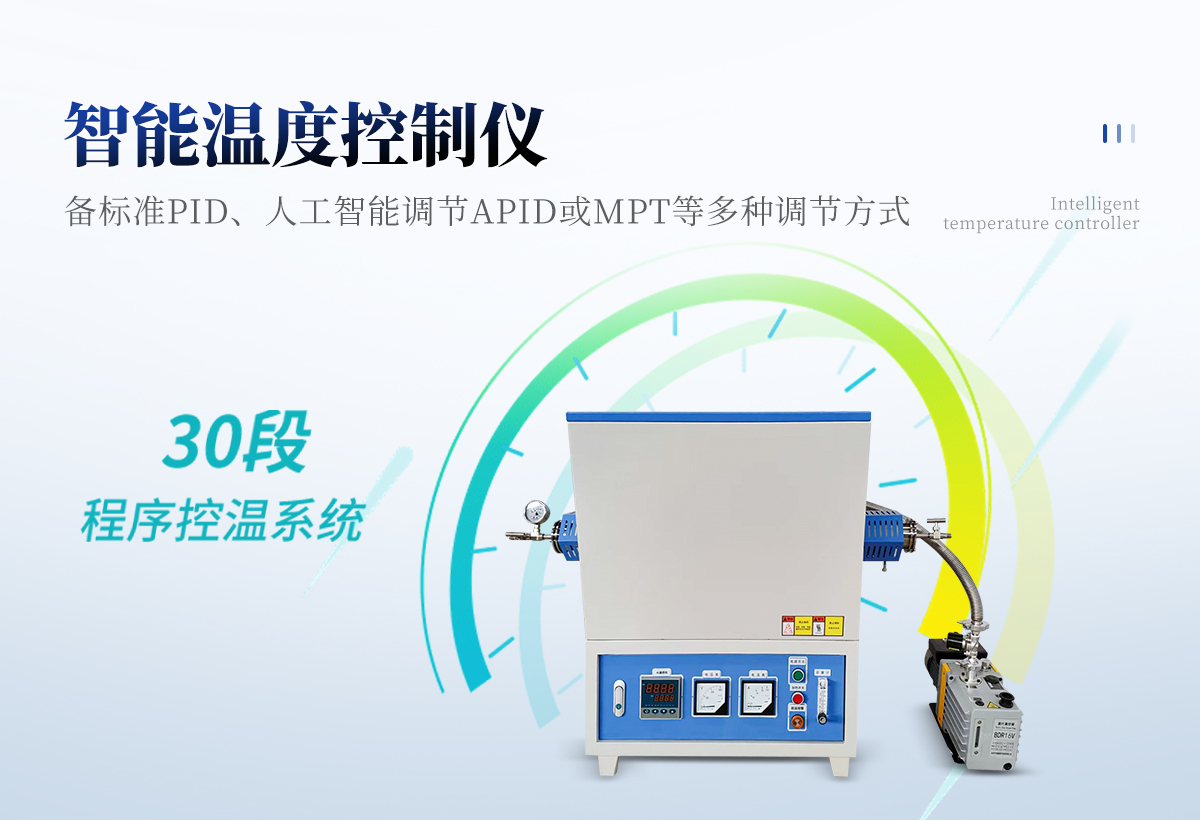

智能温控仪表

采用智能温度控制仪，备标准PID、人工智能调节APID或MPT等多种调节方式，
具有自整定、自学习功能，无超调及无欠调的优良控制特性，
可实现任意斜率的升、降温控制，
具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，
并允许在程序的控制运行中随时修改程序；
采用具备曲线拟合功能的人工智能调节算法，
能获得光滑平顺的曲线控制效果；

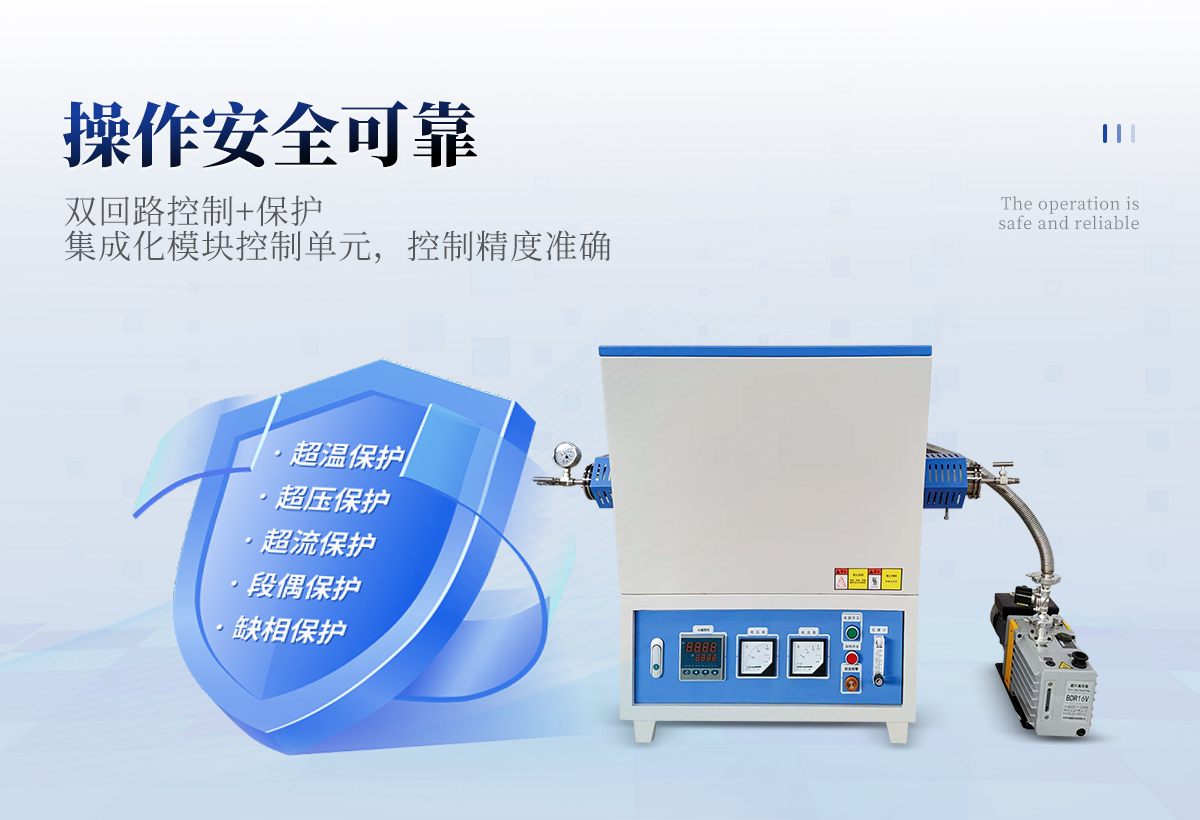

安全保护

采用集成化模块控制单元，控制精度准确，
并设计了双回路控制和双回路保护，
具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护
